高鋁錨固磚又稱吊掛磚和錨固件是用金屬吊掛磚和耐火磚之間的支撐的爐頂結構，榮盛耐材提供錨固磚產品定制。高鋁錨固磚采用高鋁礬土熟料和含ZRO2的合成料為原料，經壓制燒結而成的耐火制品。

高鋁錨固磚LZ55是AI2O3含量在55%左右的高鋁質耐火制品。高鋁錨固磚是一種工業爐爐頂和爐墻用磚，埋沒于耐火澆注料墻體中，經過一定溫度的烘烤后即可使用，增強了耐火澆注料的整體性能。按成型工藝，可以分為半干法機壓成型和澆注振動成形兩類。經高溫燒成，強度高，抗熱震性好，耐剝落性強。

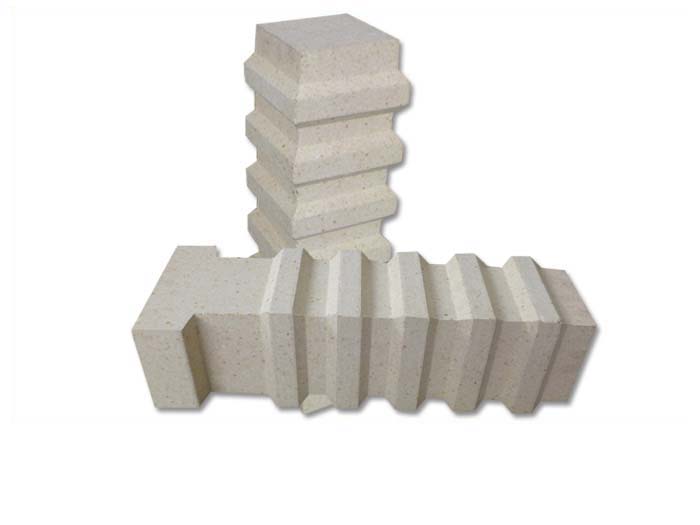

工業爐頂上用的高鋁錨固磚一般包括：吊掛端頭和錨固體構成的柱體，開設在錨固體表面上的間隔分部凹槽，在錨固體的至少一個表面上沿長度方向設置筋條，設置筋條后，由于筋條的加固和牽拉作用，錨固體抗拉抗折強度明顯提高，凹槽處產生的應力在筋條處得到阻隔不能繼續傳遞，所以該種結構的高鋁錨固磚不易發生斷裂。

吊掛磚通過金屬錨固件與過梁用工字鋼或厚壁鋼管相連，其布置一般采用規則排列。錯位排列或間距太小時，將影響施工速度和質量。吊掛磚的間距與過梁相等，一般采用300×300mm，較大允許中心距為300×380mm或340×340mm。

窯爐爐頂選榮盛高鋁錨固磚10個客戶用了9個會復購，當爐頂采用燒嘴磚時，在燒嘴磚周圍的吊掛磚的布置是不規則的，要點是吊掛磚的外表面與燒嘴孔面的距離應保持在150mm左右。同時不加金屬錨固件，如要用金屬錨固件，需要采用耐熱鋼制作，其端部與內襯工作面的距離需要大于200mm，以防燒壞而損毀燒嘴磚。燒嘴磚周圍較好留設膨脹縫或添加隔離層，以便于損毀時拆修。爐頂模板組裝完成后，便可安裝全部吊掛磚。為保證吊掛磚的垂直度，金屬錨固件系統要用木楔擠緊；待澆注料澆灌完畢后，要及時將木楔撤下來，敲打時不得用力過猛。吊掛磚底端面較好與模板直接接觸，如有間隙，不得超過5mm。

高鋁錨固磚的砌筑要點：1砌磚時要從兩面仔細涂抹泥漿，防止氣體從爐頂泄露；2、應進行頂砌，保證砌縫尺寸，正確確定吊掛磚金屬件；3、吊掛磚的吊掛部分不應有損傷；4、一般使用空氣硬化泥漿；5、爐子本體與吊掛磚之間應適當留膨脹縫隙。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
